Лазерное сварочное оборудование для аккумуляторов новых энергетических транспортных средств
Данное оборудование предназначено главным образом для сварки алюминиевых и алюминиево-сплавных материалов толщиной 1 мм в аккумуляторах типа «короткий нож», а также для сварки алюминиевых и алюминиево-сплавных материалов в цилиндрических аккумуляторах, сварка насквозь.
Описание
маркер

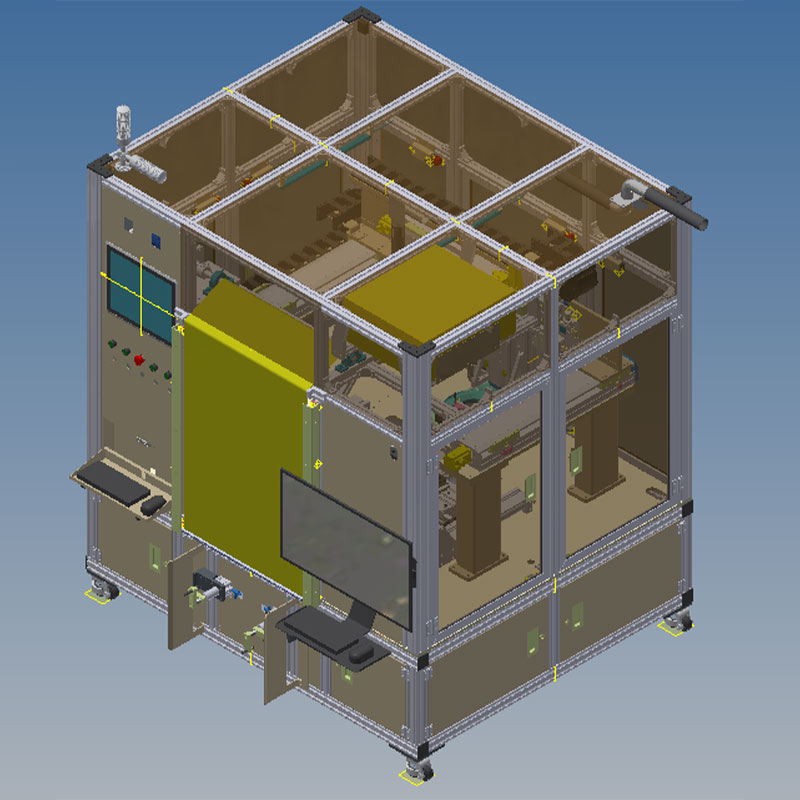

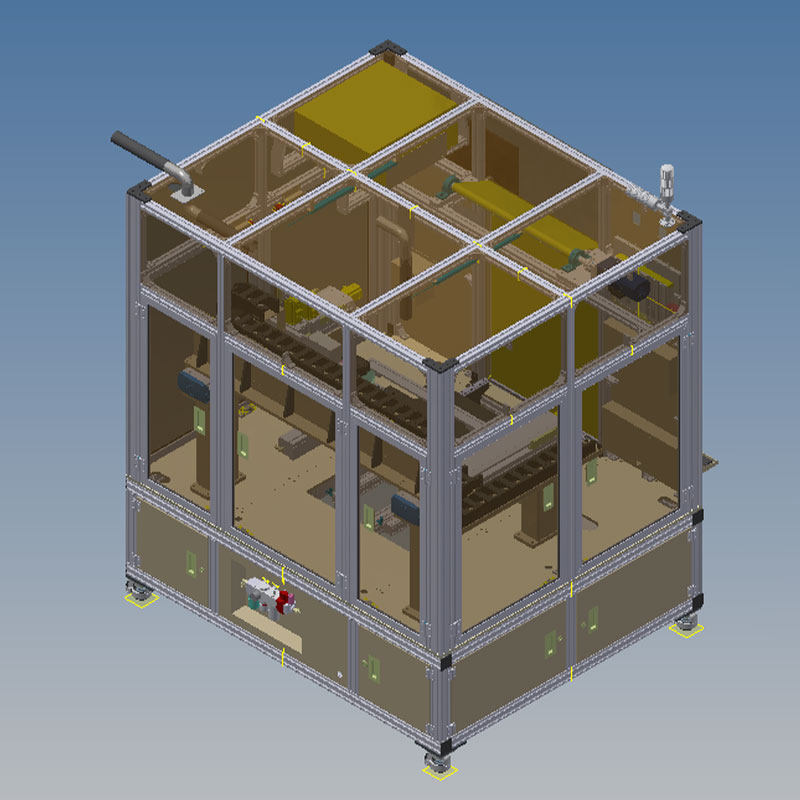

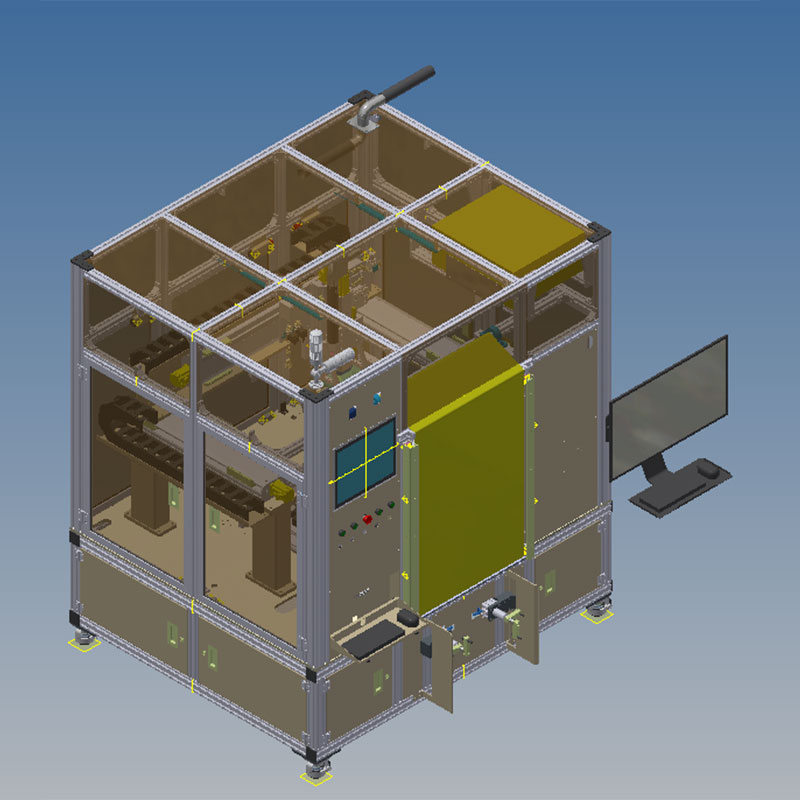

Наименование оборудования: лазерное сварочное оборудование для аккумуляторов новых энергетических транспортных средств
Данное оборудование предназначено главным образом для сварки алюминиевых и алюминиево-сплавных материалов толщиной 1 мм в аккумуляторах типа «короткий нож», а также для сварки алюминиевых и алюминиево-сплавных материалов в цилиндрических аккумуляторах, сварка насквозь. Оборудование обеспечивает сварку медной фольги, алюминиевой фольги, алюминиевых корпусных материалов, чистой меди, чистого алюминия и алюминиевых сплавов. Оборудование состоит из сварочной платформы, системы боковых гальванометрических сканеров, системы предсварочного контроля, фотофиксации и контроля с помощью ПЗС-камеры, измерения расстояния, автоматической фокусировки, автоматического прижатия, подключения к основному блоку лазера и системе управления лазером, электротехнического управляющего блока (включая устройство защиты от утечки тока), механической исполнительной системы, системы управления и приводной системы и других частей.
Объект сварки: коротконожевый аккумуляторный элемент
Материал заготовки: алюминий и алюминиевые сплавы
Технология сварки: лазерная сварка с верхним подводом луча
Состав оборудования: сварочная платформа, система боковых гальванометрических сканеров, система предсварочного контроля, фотофиксация и контроль с помощью ПЗС-камеры, измерение расстояния, автоматическая фокусировка, автоматическое прижатие, подключение к основному блоку лазера и системе управления лазером, электротехнический управляющий блок и т. д.
Принцип работы:

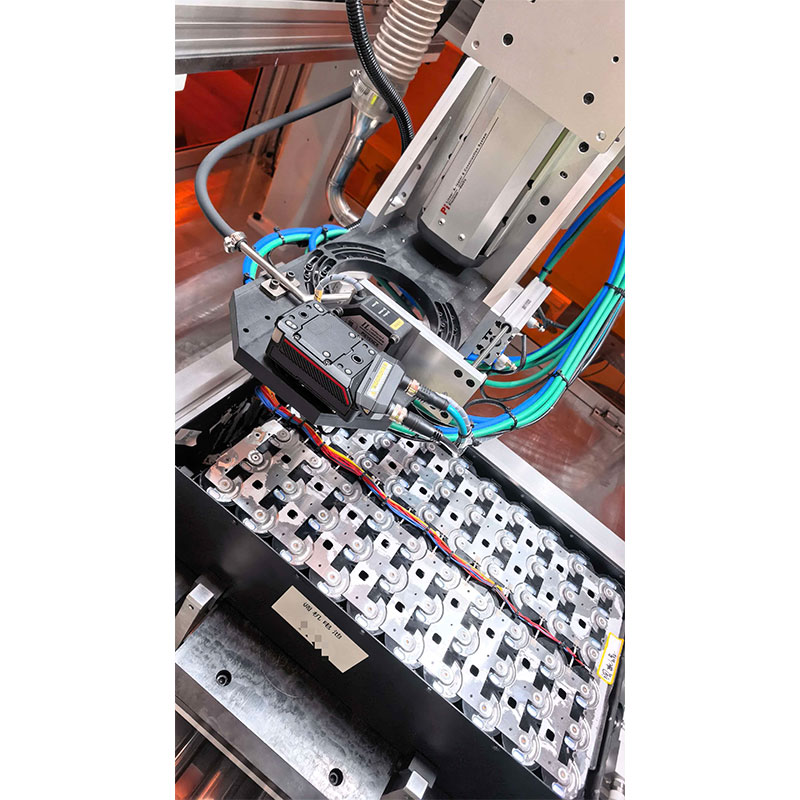

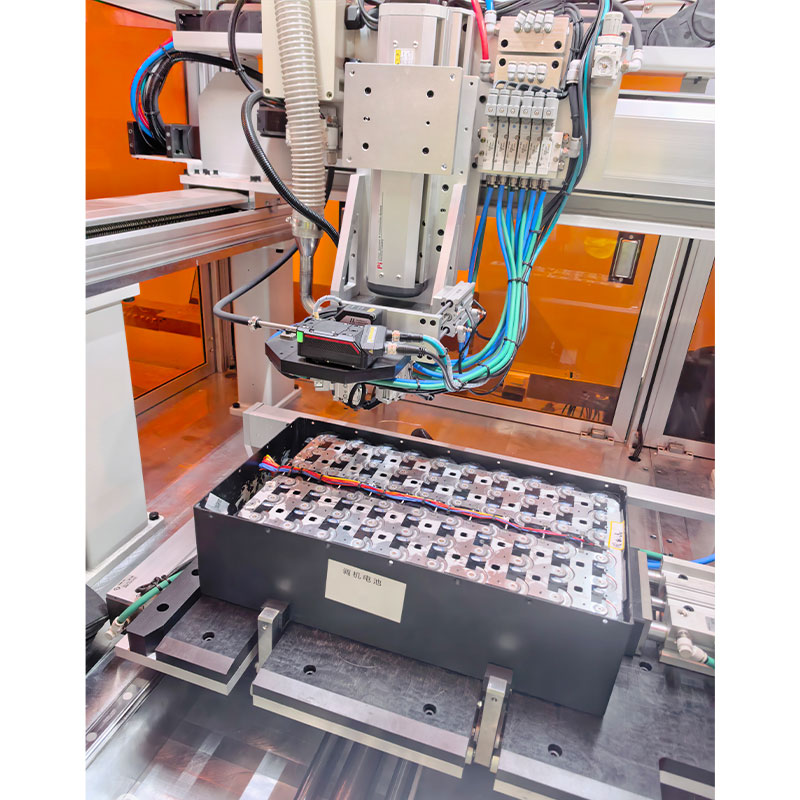

Способ сварки: оператор с помощью тележки устанавливает заготовку на специальное приспособление и фиксирует её, после нажатия кнопки зажима заготовки аккумулятор транспортируется на сварочную позицию, затем в автоматическом режиме обеими руками нажимаются кнопки запуска сварки, камера последовательно контролирует положение сварных точек, после успешного прохождения контроля лазерная головка в соответствии с заданными координатами траектории перемещается к точке сварки и выполняет сварку, в процессе сварки вмешательство оператора не требуется, после завершения сварки лазерная головка возвращается в исходное положение.
Диапазон цен (в юанях): от 550 000 до 750 000
Упаковка и транспортировка: деревянный ящик
Основные технические параметры
| Входной источник питания | 3 фазы, 380 В |
| Источник сварочного тока | 50 Гц, 380 В, три фазы |
| Номинальное давление в пневматической системе подачи воздуха | 0,4–0,7 МПа |
| Общая мощность оборудования | 6 кВА |
