Машина для точечной и рельефной сварки
Точечная (рельефная) сварка представляет собой способ образования неразъёмного металлического соединения, при котором в процессе сварки через место сварки пропускают сварочный ток, используя сопротивление свариваемых деталей для выделения тепла, нагрева и образования местного расплавления, а под действием давления образуется сварная точка.
Описание
маркер

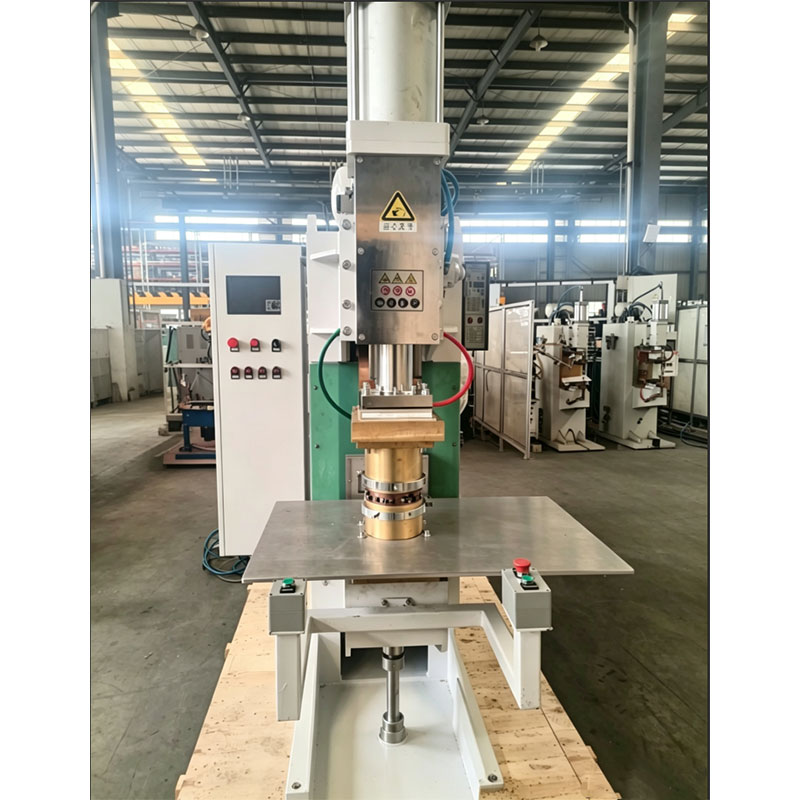

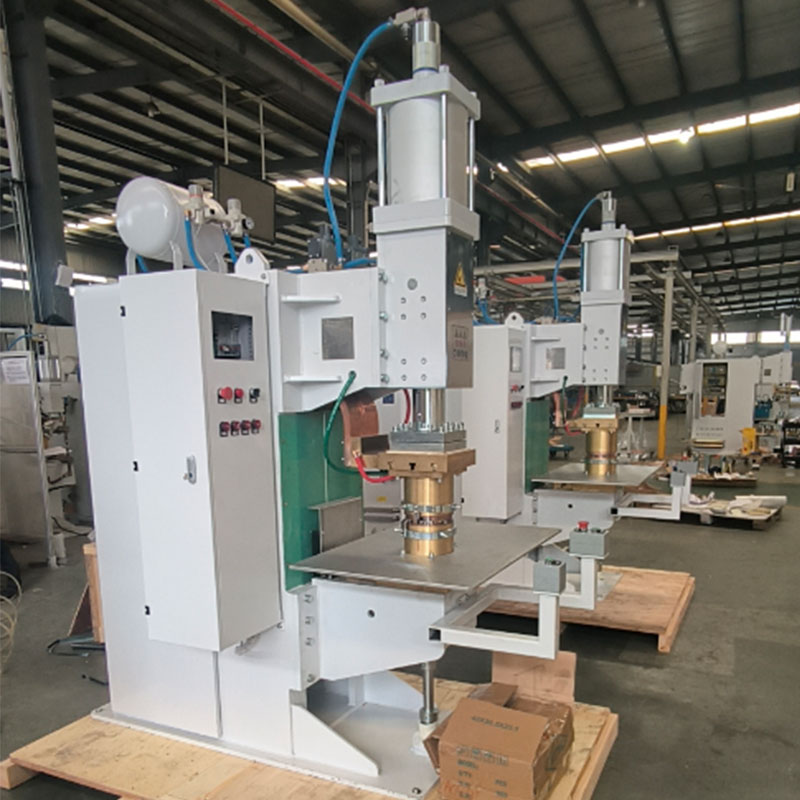

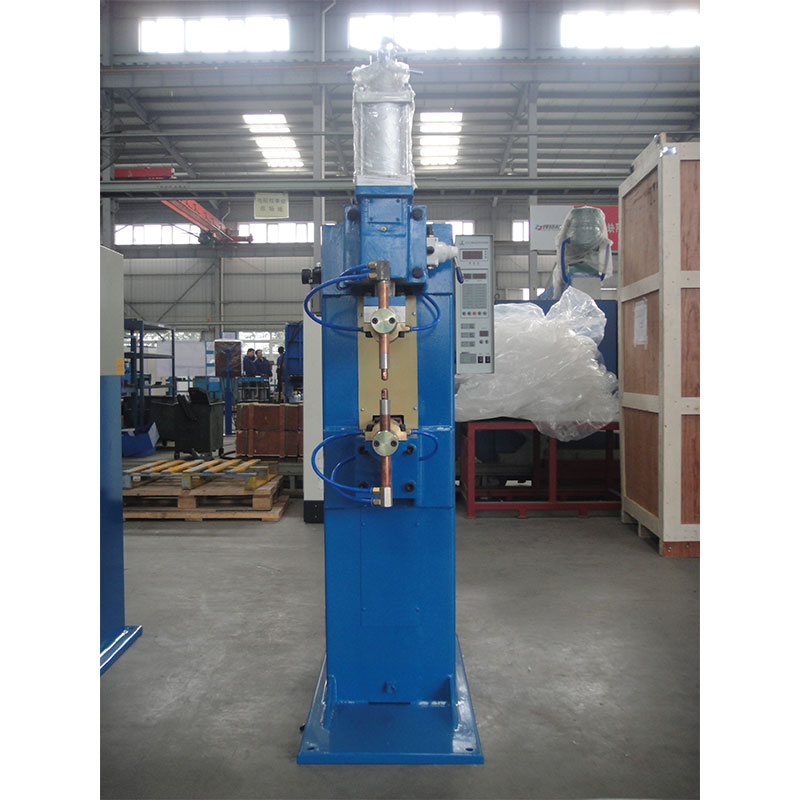

Наименование оборудования: машина для точечной и рельефной сварки
Точечная (рельефная) сварка представляет собой способ образования неразъёмного металлического соединения, при котором в процессе сварки через место сварки пропускают сварочный ток, используя сопротивление свариваемых деталей для выделения тепла, нагрева и образования местного расплавления, а под действием давления образуется сварная точка.
Машины переменного тока для точечной (рельефной) сварки серий DN, TN: предназначены для сварки низкоуглеродистой стали, нержавеющей стали и части цветных металлов.
Привод электродов и создание усилия в машине осуществляются сжатым воздухом, сварочное давление стабильно. Верхний электрод совершает вертикальное движение и имеет функцию плавной регулировки рабочего и вспомогательного ходов; нижний электрод регулируется в вертикальном направлении. Процесс сварки выполняется контроллером серии KD или KD3, точность управления высокая, качество стабильное; управление осуществляется переключателем, производительность труда высокая, интенсивность труда низкая
Машины для точечной сварки и машины для рельефной сварки постоянного тока с вторичным выпрямлением серий DZ, TZ: представляют собой новый тип сварочных машин, в которых во вторичной обмотке сварочного трансформатора с помощью мощной группы кремниевых диодов осуществляется выпрямление, переменный ток преобразуется в постоянный для сварки свариваемых деталей; поскольку индуктивное сопротивление во вторичной цепи очень мало, выпрямительные машины постоянного тока для точечной и рельефной сварки по сравнению с машинами переменного тока для точечной и рельефной сварки обладают такими характерными особенностями, как высокий коэффициент мощности, меньший расход энергии при сварке материалов одинаковой толщины и высокое качество сварки. Машины данной серии могут сваривать не только низкоуглеродистую сталь, стальные листы с покрытием, нержавеющую сталь, жаропрочные сплавы, медь, алюминий и их сплавы, но и титан, пилу, серебро, свинец и другие редкие металлы и многослойные стальные листы, широко применяются в автомобильной, авиационной, аэрокосмической, атомной, радиотехнической и других отраслях промышленности.
Трёхфазные машины постоянного тока для точечной (рельефной) сварки с вторичным выпрямлением обладают преимуществом, заключающимся в отсутствии влияния на баланс электрической сети.
Машины для точечной (рельефной) сварки переменного и постоянного тока обычно состоят из станины, сварочного трансформатора, пневматического привода, верхнего и нижнего электродов, электрической монтажной панели, системы охлаждения и т. д. На платформе машины для рельефной сварки в соответствии с различными размерами и формой деталей могут устанавливаться специальные приспособления для выполнения требований технологии рельефной сварки. Машина оснащена соответствующим контроллером, обеспечивающим программное управление сжатием, сваркой, удержанием, паузой, проковкой и т. д. Сварочный трансформатор герметично залит эпоксидной смолой, малогабаритен, лёгок, имеет компактную конструкцию.
Диапазон цен (в юанях): от 55 000 до 300 000.
Упаковка и транспортировка: деревянный ящик.
Машина переменного тока для точечной (рельефной) сварки
| Модель | D(T)N-63 | D(T)N-100 | D(T)N-160 | D(T)N-200 | D(T)N-300 |
| Номинальная мощность, кВА | 63 | 100 | 160 | 200 | 300 |
| Номинальное первичное напряжение, В | 380 | 380 | 380 | 380 | 380 |
| Номинальная частота, Гц | 50 | 50 | 50 | 50 | 50 |
| Максимальный ток короткого замыкания, кА | 22 | 29 | 32 | 35 | 45 |
| Продолжительность включения, % | 50 | 50 | 50 | 50 | 50 |
| Вылет электрода, мм | 400 | 500 | 520 | 520 | 520 |
| Производительность, точек/мин | 68 | 80 | 68 | 68 | 50 |
| Максимальное давление электрода, кН | 7.3 | 7.3 | 14 | 14 | 8.5 |
| Ход электрода, мм | 85 | 85 | 100 | 100 | 125 |
| Расход охлаждающей воды, л/ч | 840 | 840 | 1560 | 1560 | 1600 |
| Масса, кг | 410 | 950 | 750 | 950 | 1100 |
Среднечастотная машина для точечной (рельефной) сварки
| Модель | D(T)B-90 | D(T)B-130 | D(T)B-160 | D(T)B-200 |
| Номинальная мощность, кВА | 90 | 130 | 160 | 200 |
| Номинальное первичное напряжение, В | 380 | 380 | 380 | 380 |
| Номинальная частота, Гц | 1000 | 1000 | 1000 | 1000 |
| Максимальный ток короткого замыкания, кА | 32 | 35 | 45 | 52 |
| Продолжительность включения, % | 50 | 20 | 50 | 20 |
| Вылет электрода, мм | 520 | 520 | 520 | 520 |
| Производительность, точек/мин | 68 | 68 | 50 | 50 |
| Максимальное давление электрода, кН | 14 | 14 | 8.5 | 16 |
| Ход электрода, мм | 100 | 100 | 125 | 125 |
| Расход охлаждающей воды, л/ч | 1560 | 1560 | 1600 | 1620 |
| Масса, кг | 750 | 950 | 1100 | 1500 |
