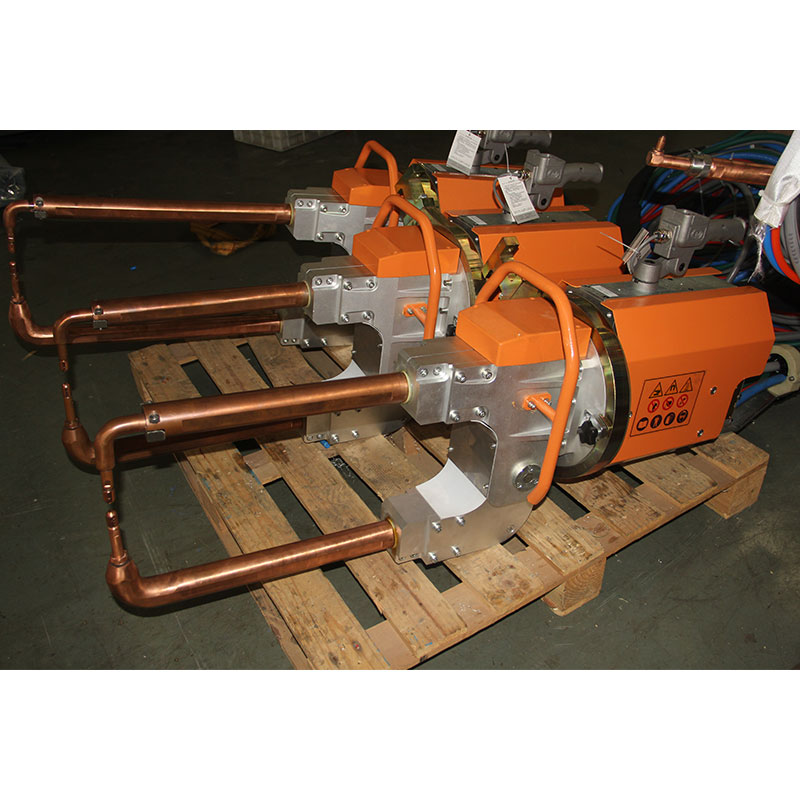

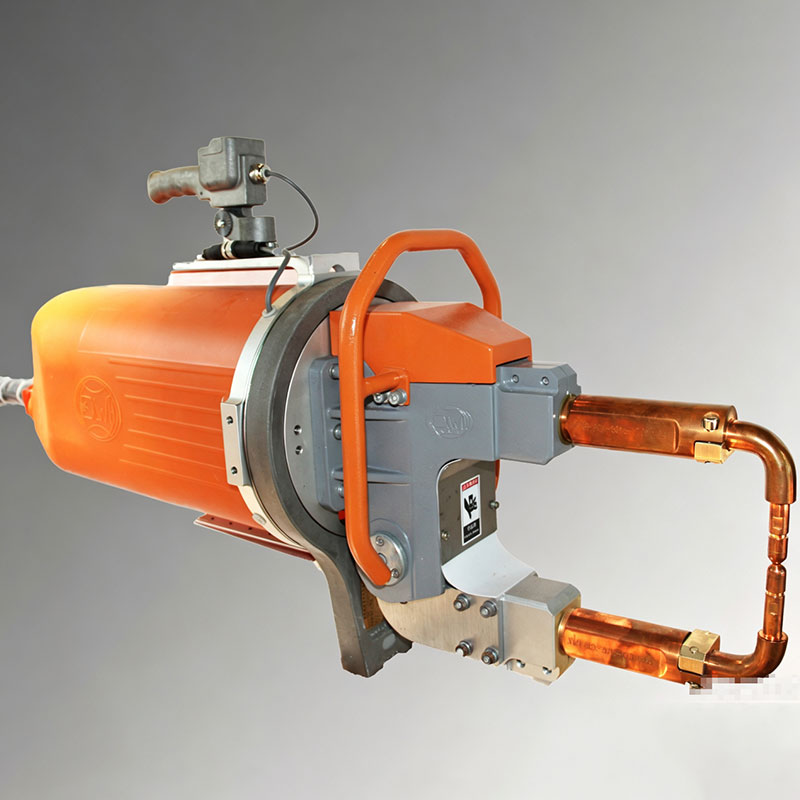

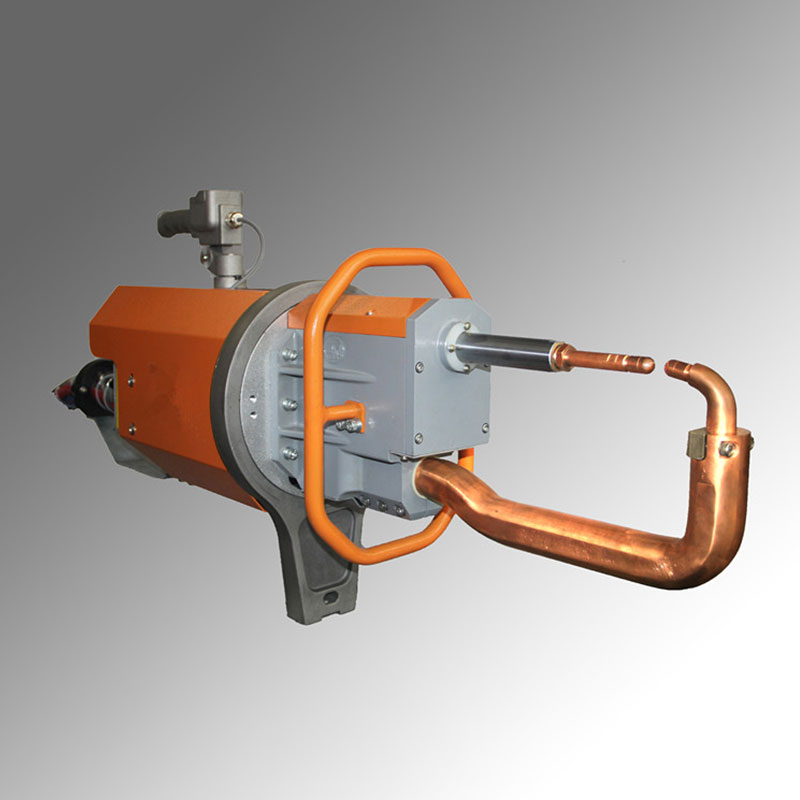

Подвесная машина для контактной точечной сварки
Подвесная машина для точечной сварки интегрального типа серии DN2, также называемая интегрированной машиной для точечной сварки, объединяет сварочный трансформатор и сварочные клещи в одно целое, имеет алюминиевый корпус и характеризуется малыми габаритами, большой отдачей, высокой эффективностью и энергосбережением, лёгкостью и гибкостью. При работе интегрированная машина для точечной сварки легко обеспечивает поворот на 360 градусов в горизонтальном и вертикальном направлениях.
Описание
маркер
Подвесная машина для точечной сварки интегрального типа
Обзор
Подвесная машина для точечной сварки интегрального типа серии DN2, также называемая интегрированной машиной для точечной сварки, объединяет сварочный трансформатор и сварочные клещи в одно целое, имеет алюминиевый корпус и характеризуется малыми габаритами, большой отдачей, высокой эффективностью и энергосбережением, лёгкостью и гибкостью. При работе интегрированная машина для точечной сварки легко обеспечивает поворот на 360 градусов в горизонтальном и вертикальном направлениях. Основные преимущества интегрированной машины для точечной сварки заключаются в значительной экономии энергии, единовременных капиталовложений в электросеть, а также расхода быстроизнашивающихся деталей сварочной машины.
Применяемые стандарты
GB15578-1995 Требования безопасности к машинам контактной сварки
GB/T8366-2004 Механические и электрические требования к машинам контактной сварки
JB/T5249-1991 Передвижные машины для точечной сварки
JB/T9529-1999 Общие технические условия на трансформаторы машин контактной сварки
JB/T10110-1999 Общие технические условия на контроллеры машин контактной сварки
Описание технических характеристик
1. Основные эксплуатационные особенности
Выпускаемая нашей компанией интегрированная машина для точечной сварки состоит из таких частей, как электродный рычаг, корпус, качающийся рычаг, сварочный трансформатор, система водяного охлаждения, пневматическая система прижатия и подвесное устройство.
1) Электродный рычаг-Электродные рычаги интегрированной машины для точечной сварки все изготовлены из высококачественной хромоциркониевой меди (CuCr1Zr) и оснащены алюминиевыми защитными кожухами, что обеспечивает стабильность сварочных характеристик, срок службы сварочной машины и прочность электродного рычага. Электродные рычаги одного и того же типа машины могут произвольно заменяться, что позволяет использовать одну машину для нескольких видов работ.
2) Корпус, качающийся рычаг-Корпус и качающийся рычаг интегрированной машины для точечной сварки оба изготовлены литьём из высококачественного литейного алюминиевого сплава (ZL104). Лёгкие, прочные, с гладкой поверхностью. Корпуса и качающиеся рычаги одного и того же типа машины взаимозаменяемы, что уменьшает ущерб от внезапных отказов.
3) Сварочный трансформатор
(1) Сварочный трансформатор, самостоятельно усовершенствованный и производимый нашей компанией, является сердцем сварочных машин различных типов и моделей. После инновационного изменения его внутренней конструкции и применения новой технологии значительно снижено внутреннее сопротивление, уменьшены потери и шум во вторичной цепи, повышены качество электрических характеристик и коэффициент мощности, а также значительно повышены изоляционные свойства и электрическая прочность; его характеристики безопасности и технические характеристики превосходят государственные стандарты.
(2) В результате усовершенствования технологии конструкции вторичной катушки сварочного трансформатора увеличилась площадь поперечного сечения для прохождения тока, что также привело к увеличению площади проходного сечения для охлаждающей воды; поэтому расход охлаждающей воды увеличился, охлаждающая способность значительно повысилась, что обеспечило безопасную и надёжную работу интегрированной машины для точечной сварки и сварочного трансформатора.
(3) В результате усовершенствования технологии конструкции вторичной катушки сварочного трансформатора значительно повышена прочность вторичной катушки, благодаря чему она пригодна как для холодных северных районов — не растрескивается от мороза, так и для южных районов — не перегревается и не нагревается при высокой температуре.
(4) Площадь поперечного сечения для прохождения тока вторичной катушки сварочного трансформатора увеличена до 400 мм2 (у других компаний — 160 мм2), что позволило оптимально увеличить ток, значительно повысить максимальную мощность сварки и эффективно повысить прочность сварного соединения.
(5) В сварочном трансформаторе применён U-образный сердечник, полностью изготовленный из высококачественной холоднокатаной кремнистой электротехнической стали; по сравнению с E-образным сердечником других компаний он снижает потери от вихревых токов, повышает отдачу сварочной машины и обеспечивает качество сварки.
4) Система водяного охлаждения Интегрированная машина для точечной сварки нашей компании имеет совершенную систему циркуляционного водяного охлаждения; водяные каналы трансформатора и сварочных клещей имеют большой проходной диаметр; все патрубки и соединения при давлении 0,5 МПа выдерживают опрессовку в течение 5 минут без протечек воды. Все клапаны выполнены в виде латунных шаровых кранов, на входе воды установлено фильтрующее устройство, обеспечивающее чистоту воды, поступающей внутрь сварочной машины. Все водяные шланги изготовлены из PU-трубок тайваньской компании «Шаньнайсы», обладают отличной прочностью и гибкостью, более устойчивы к старению.
5) Пневматическая система прижатия Пневмоцилиндр, устанавливаемый на интегрированной машине для точечной сварки нашей компании, представляет собой самостоятельно спроектированную нашей компанией алюминиевую гильзу пневмоцилиндра большого диаметра; отдача сварочной машины больше (давление электрода высокое), что обеспечивает прочность сварной точки, особенно при сварке листов средней и большой толщины эффект лучше. Сварочный ход клещей можно регулировать по расстоянию в зависимости от свариваемой детали; данная сварочная машина имеет функцию второго хода, то есть вспомогательного хода, причём расстояние вспомогательного хода может быть увеличено по потребности пользователя. У пневмоцилиндров X-типа и C-типа данных сварочных клещей штоки поршней совершают возвратно-поступательное прямолинейное движение; в сочетании с передовыми в мире электромагнитными клапанами и блоком подготовки воздуха они имеют длительный срок службы, высокую чувствительность и быстродействие. Все воздушные шланги изготовлены из фирменных PU-трубок, обладают высокой прочностью, хорошей гибкостью, повышенной стойкостью к старению и долговечностью.
6) Подвесное устройство Интегрированная машина для точечной сварки в сочетании с пружинным балансиром и соответствующей лёгкой направляющей с кареткой может перемещаться и поворачиваться в трёхмерном пространстве X, Y, Z в любом направлении — вверх, вниз, влево, вправо, вперёд, назад; управление чрезвычайно лёгкое и гибкое, обеспечивается сварка во всех положениях и направлениях. На поворотном диске установлено ограничительное устройство, позволяющее произвольно выбирать угол поворота.
Таким образом, интегрированная машина для точечной сварки нашей компании имеет простую конструкцию, длительный срок службы, удобство ремонта, низкую стоимость обслуживания, гибкое и простое управление, высокую взаимозаменяемость и высокую степень эргономичности.
Диапазон цен: от 18 000 до 60 000 юаней.
2. Основные технические параметры
|
Модели Параметр |
DN2-35X | DN2-35C | DN2-45X | DN2-45C | DN2-65X | DN2-65C |
| Мощность при продолжительности включения 50%, кВА | 35 | 35 | 45 | 45 | 65 | 65 |
| Максимальный ток короткого замыкания, кА | 18 | 18 | 20 | 20 | 22 | 22 |
| Напряжение холостого хода вторичной обмотки, В | 5.7 | 5.7 | 6.3 | 6.3 | 8 | 8 |
| Напряжение питания 50 Гц/60 Гц, В | 380 | 380 | 380 | 380 | 380 | 380 |
| Расстояние между электродными рычагами, мм | 120-280 | 100 | 120-330 | 100 | 160-430 | 100 |
| Максимальное усилие на электродах, Н | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| Рабочий ход электрода, мм | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| Максимальный ход, мм | 50-120 | 60/100/140 | 50-120 | 60/100/140 | 50-120 | 60/100/140 |
| Длина электродного рычага, мм | 240-600 | 200-500 | 300-800 | 200-500 | 400-1100 | 200-500 |
| Давление подаваемого сжатого воздуха, МПа | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Максимальная толщина листа из низкоуглеродистой стали при минимальной длине электродного рычага, мм | 3+3 | 3+3 | 4+4 | 4 +4 | 5+5 | 5+5 |
| Максимальная толщина сварки при электродных рычагах 500 мм, мм | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| Толщина сварки при электродных рычагах максимальной длины, мм | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Максимальный диаметр свариваемой перекрестной проволоки, мм | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Перепад давления охлаждающей воды, МПа | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| Расход охлаждающей воды, л/мин | 12 | 12 | 12 | 12 | 12 | 12 |
Примечания:
1. При заказе необходимо указать модель сварочной машины, входной ток и напряжение, вылет электродного рычага, рабочий и вспомогательный ходы;
2. Вылет электродного рычага, рабочий и вспомогательный ходы могут быть изготовлены по требованию заказчика;
3. В связи с постоянным усовершенствованием продукции нашей компании, в случае изменения технических характеристик уведомление не предоставляется;
3. Условия рабочей среды и эксплуатации:
1) Условия окружающей среды
-Высота над уровнем моря не более 1000 м.
-Температура окружающего воздуха должна быть в пределах от 5 до 40 °C.
-Средняя максимальная относительная влажность воздуха 90%.
-Содержание пыли, кислот, щелочей, коррозионно-активных газов или веществ в окружающем воздухе не должно превышать нормальных значений.
2) Охлаждающая вода
Сварочная машина использует циркуляционную охлаждающую воду; качество охлаждающей воды должно соответствовать стандартам на техническую воду, расход охлаждающей воды должен соответствовать требованиям.
Температура охлаждающей воды на входе должна быть в пределах от 5 до 30 °C; давление на входе — в пределах от 0,15 до 0,5 МПа.
3) Источник сжатого воздуха
Для источника сжатого воздуха используется стабильный по давлению, сухой и чистый сжатый воздух давлением от 0,5 до 0,6 МПа.
4) Требования к питающей электрической сети
-Форма кривой напряжения должна быть практически синусоидальной;
-Колебания напряжения сети не должны превышать ±10% от номинального значения;
-Колебания частоты напряжения сети не должны превышать ±1% от номинального значения.
