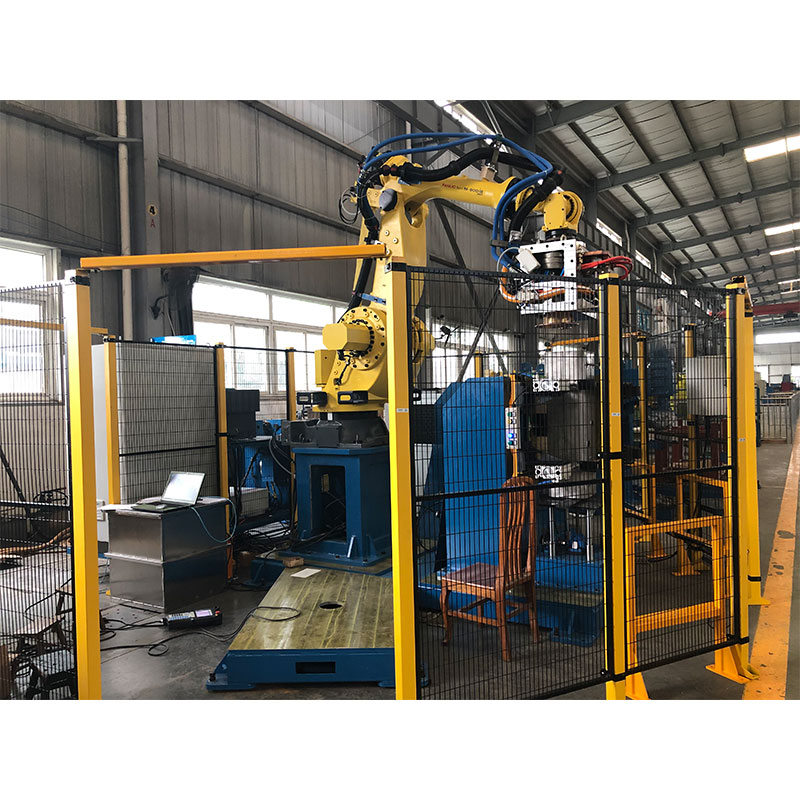

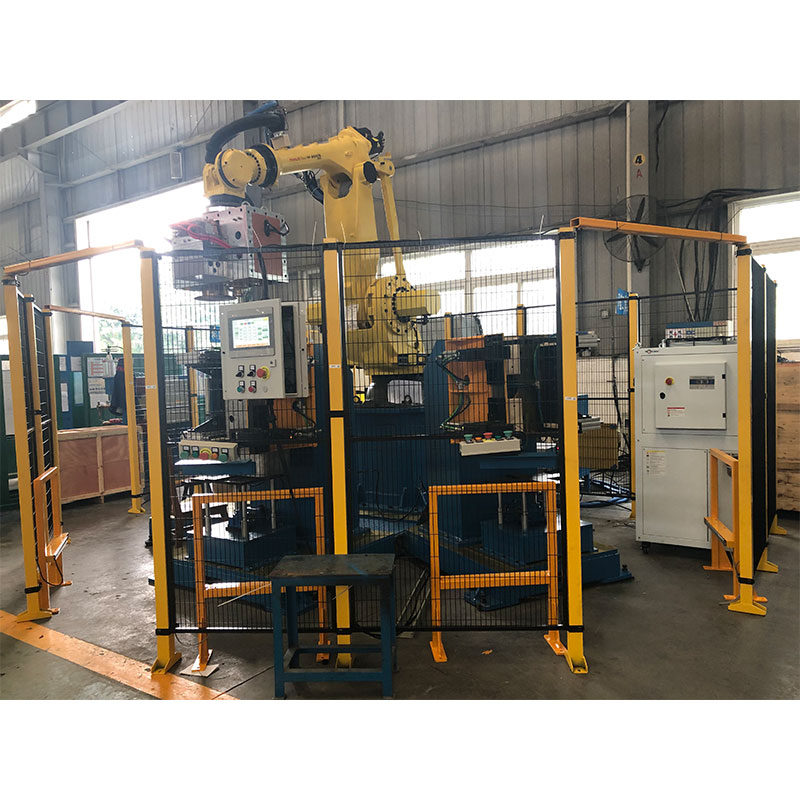

Роботизированная станция для шовной сварки торцевой крышки топливного бака
Данная роботизированная станция шовной сварки обеспечивает кольцевую шовную сварку торцевых панелей топливного бака. В основном состоит из робота Fanuc (1 комплект), роботизированной машины для шовной сварки (1 шт.), поворотного сварочного стола (2 комплекта), технологической оснастки для роботизированной шовной сварки (3 комплекта), чиллера (1 шт.), шкафа электрического управления (1 шт.) и т. д.
Описание
маркер
Наименование оборудования: роботизированная станция для шовной сварки торцевой крышки топливного бака
Данная роботизированная станция шовной сварки обеспечивает кольцевую шовную сварку торцевых панелей топливного бака. В основном состоит из робота Fanuc (1 комплект), роботизированной машины для шовной сварки (1 шт.), поворотного сварочного стола (2 комплекта), технологической оснастки для роботизированной шовной сварки (3 комплекта), чиллера (1 шт.), шкафа электрического управления (1 шт.) и т. д.
Объект сварки: прямоугольный топливный бак
Материал заготовки: нержавеющая сталь, углеродистая сталь
Принцип работы: оператор загружает топливный бак с прихваченной торцевой крышкой на поворотный технологический стол → автоматическое позиционирование и зажим на столе → робот для шовной сварки выполняет сварку → поворотный технологический стол поворачивается один раз → робот выполняет сварку кольцевого шва на другом конце топливного бака → после завершения сварки оператор выгружает изделие → цикл повторяется.
Диапазон цен (в юанях): от 1 500 000 до 1 800 000
Упаковка и транспортировка: деревянный ящик.
Технические характеристики
| Параметр | Значение | Примечание |
| Габаритные размеры (длина × ширина × высота) | 700×400×500 мм | |
| Скорость сварки | 2 м/мин (оптимальная скорость) | Vmax=2,3 м/мин (при мощности трансформатора 70%) |
| Контроллер | PW1200 | Великобритания, PW |
| Трансформатор | 260 кВА | Великобритания, PW |
| Наружный диаметр малого сварочного ролика | 80 мм (размер универсален для всех топливных баков) | Уточняется по конкретному проекту |
| Наружный диаметр большого сварочного ролика | 260 мм | Уточняется по конкретному проекту |
| Способ привода сварочного ролика | Пневматический двигатель |
