Роботизированная станция для шовной сварки

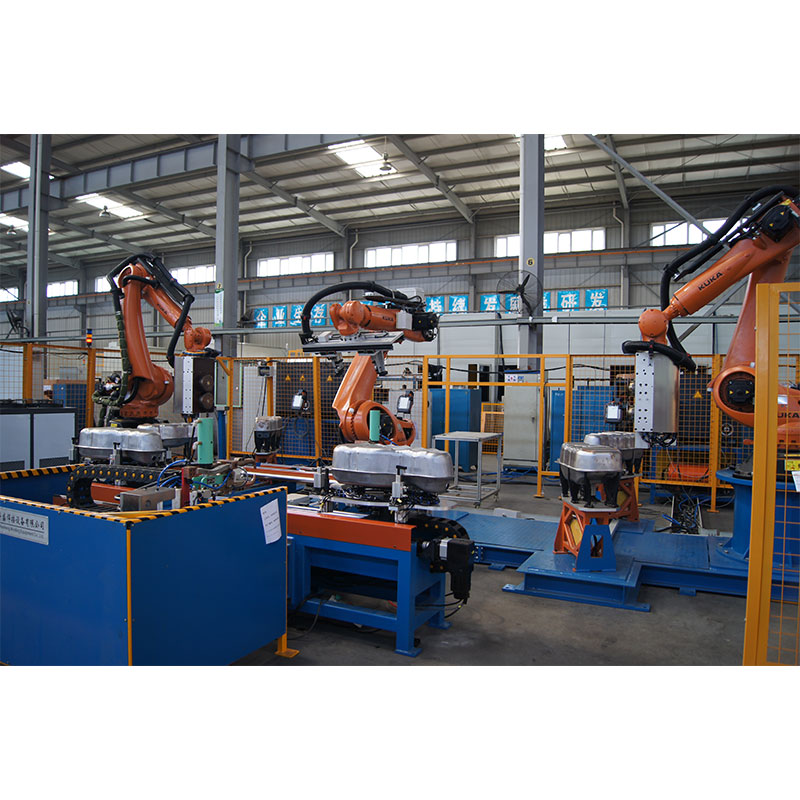

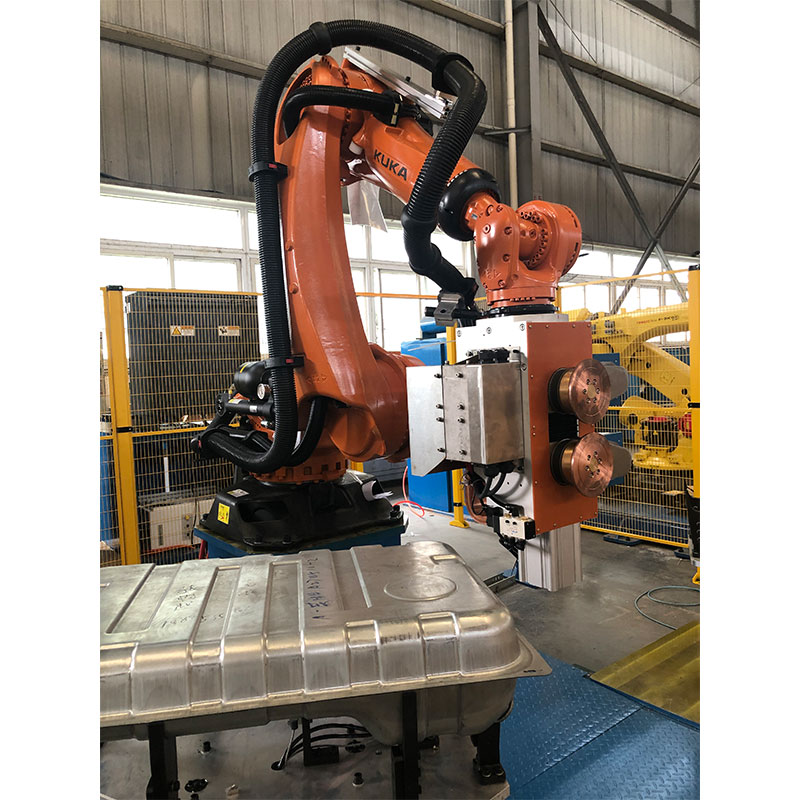

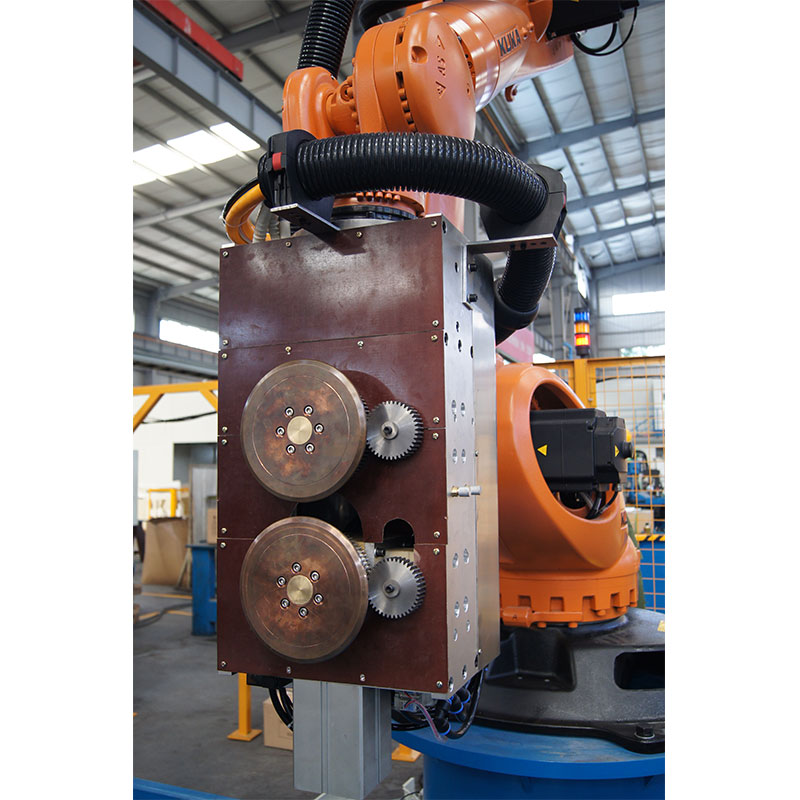

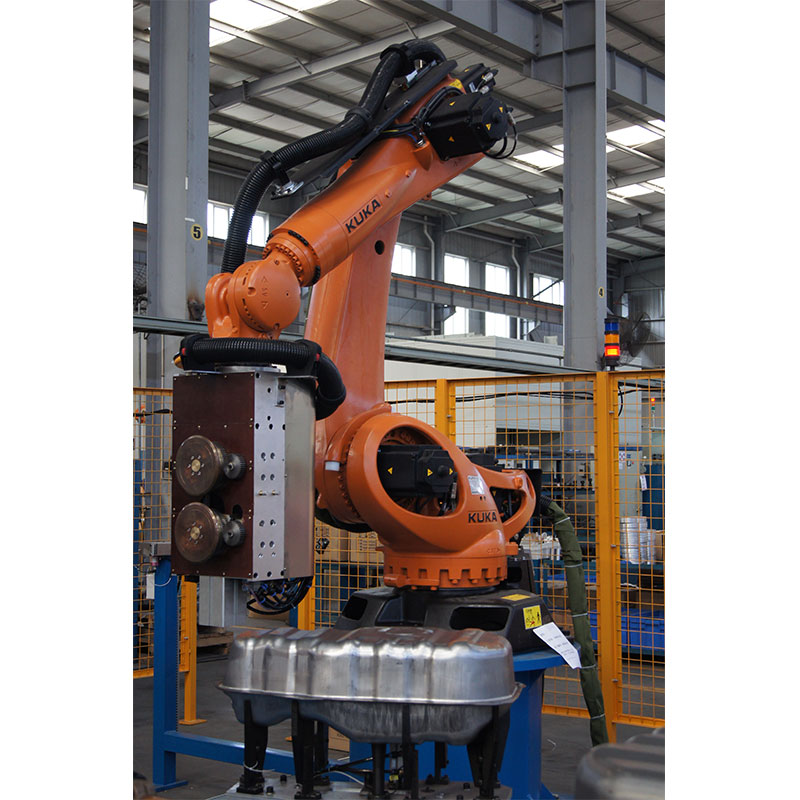

Оборудование состоит из робота, шовной сварочной головки, системы управления, чиллера, механизма правки, блока безопасности; рабочие позиции расположены симметрично относительно робота, две сварочные позиции. Между двумя позициями размещён сенсорный экран для удобства управления и наблюдения. Оператор устанавливает заготовку на сварочную позицию №1, выходит из зоны защиты световой завесы и запускает предварительный запуск; автоматический зажим топливного бака, робот со шовной сварочной головкой выполняет сварку по периметру топливного бака и возвращается в исходное положение.
Описание
маркер
Наименование оборудования: роботизированная станция для шовной сварки
Технология сварки: контактная сварка
Способ сварки: после точечной сварки верхней и нижней частей топливного бака выполняется контактная шовная сварка; зона сварного шва расположена по периметру стыка верхней и нижней частей топливного бака.
Материал заготовки: углеродистая сталь, нержавеющая сталь.
Оборудование состоит из робота, шовной сварочной головки, системы управления, чиллера, механизма правки, блока безопасности; рабочие позиции расположены симметрично относительно робота, две сварочные позиции. Между двумя позициями размещён сенсорный экран для удобства управления и наблюдения. Оператор устанавливает заготовку на сварочную позицию №1, выходит из зоны защиты световой завесы и запускает предварительный запуск; автоматический зажим топливного бака, робот со шовной сварочной головкой выполняет сварку по периметру топливного бака и возвращается в исходное положение. Оператор извлекает сваренный топливный бак. Оборудование имеет двухконтурную систему охлаждения: промышленный чиллер (с функцией охлаждения) обеспечивает достаточное охлаждение шовной сварочной головки, а естественная циркуляционная вода цеха используется для охлаждения сварочного шкафа управления, что предотвращает повреждение контроллера конденсатом, образующимся в чиллере.
Принцип работы: применяется способ сварки, при котором свариваемый топливный бак фиксируется, а робот со сварочными роликами перемещается по траектории бака; работа организована с двумя позициями: одна сварочная позиция и одна позиция загрузки. Реализуемые функции: 1: скорость сварки регулируется в диапазоне от 0,5 до 2,5 м произвольно; 2: автоматическое определение величины износа сварочных роликов и реализация функции восстановления роликов шовной сварки;
Диапазон цен (в юанях): от 1 300 000 до 1 800 000
Упаковка и транспортировка: деревянный ящик
Технические характеристики
| Параметр | Единица измерения | Значение |
| Робот | кг | 300 |
| Мощность среднечастотного сварочного трансформатора | кВА | 2×130 |
| Первичное напряжение | В | 3～380 |
| Частота | Гц | 1000 |
| Номинальная продолжительность включения | % | 20 |
| Напряжение холостого хода вторичной обмотки | В | 9 |
| Максимальный ток короткого замыкания | кА | 40 |
| Рабочий ход электрода | мм | 100 |
| Давление в пневматической сети | МПа | ＞0.5 |
| Максимальный размер свариваемого топливного бака | мм | длина 1100 × ширина 650 |
