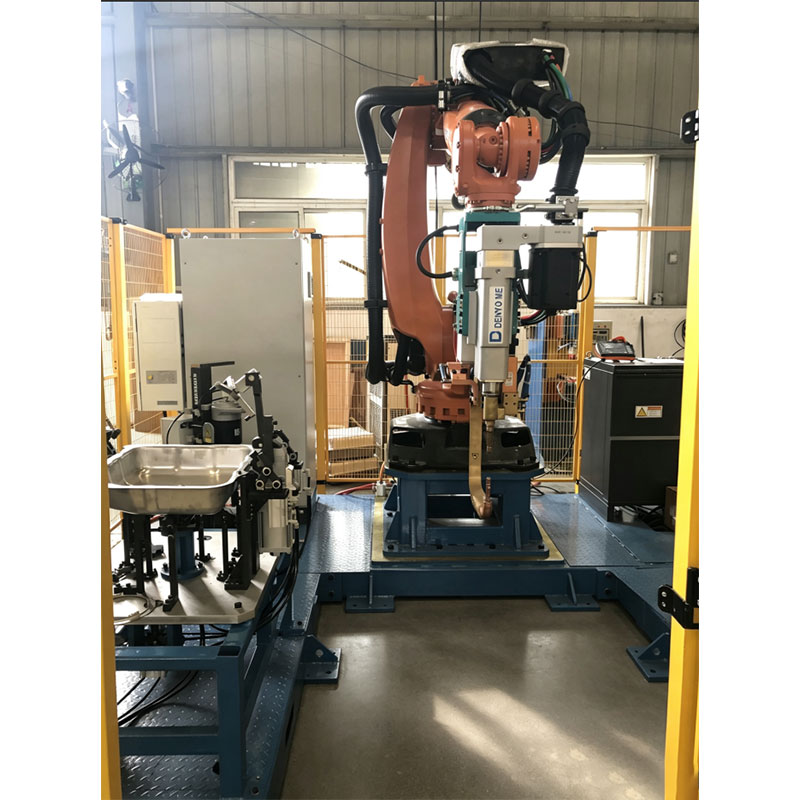

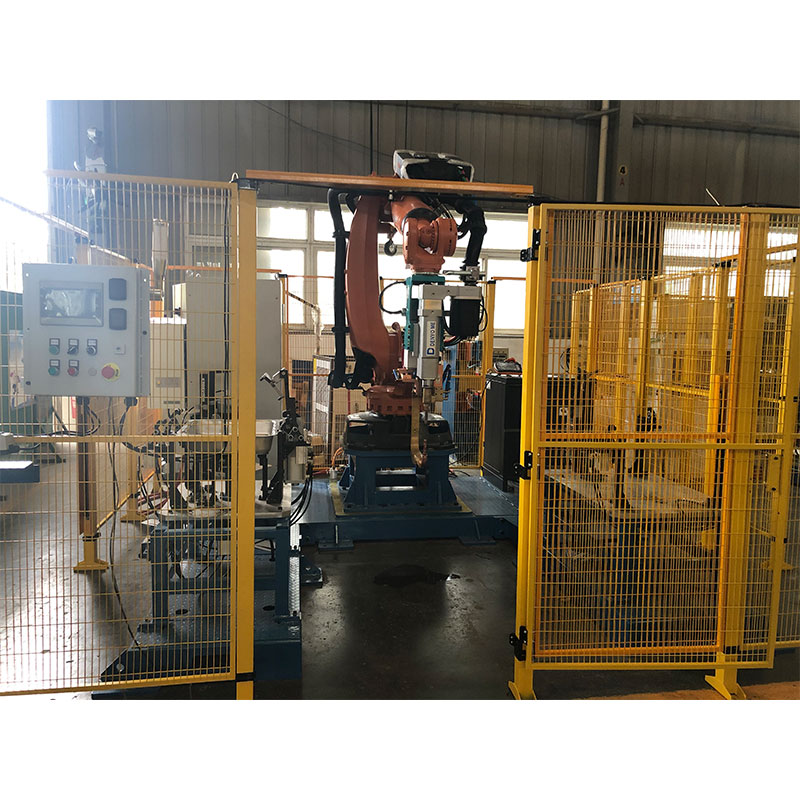

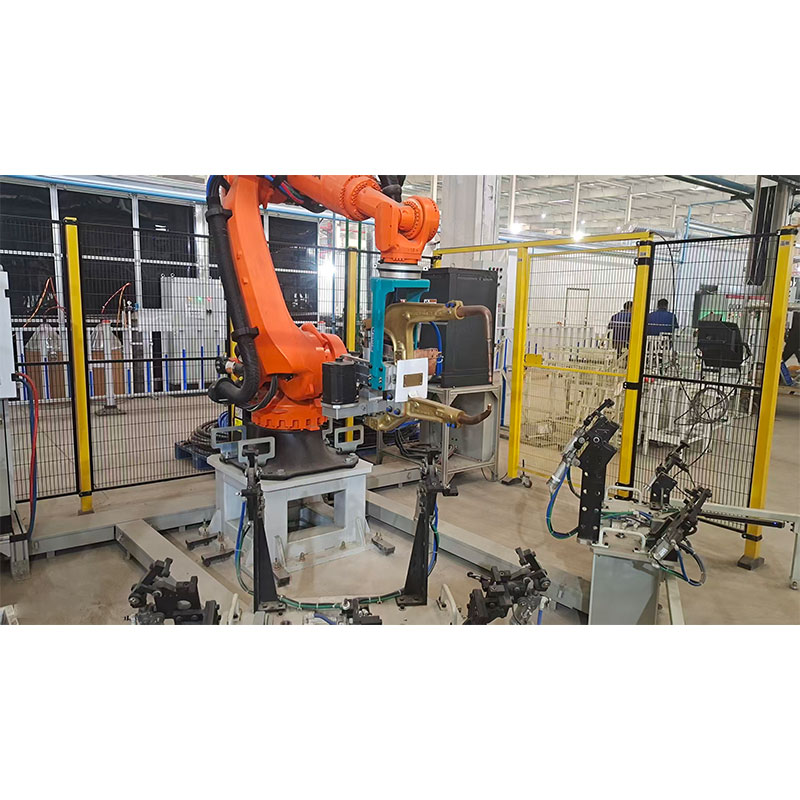

Роботизированная станция контактной точечной сварки
Роботизированная станция контактной точечной сварки применяется в линии сварки топливных баков для подварки недосваренных точек с предыдущей позиции (роботизированной станции односторонней одноточечной сварки успокоительной перегородки топливного бака). Функция оборудования: предназначена для подварки недосваренных точек с предыдущей позиции. В общем случае цель данной операции — повышение такта производства в линии сварки топливных баков; на предыдущей операции достаточно выполнить прихватку изделия, а часть точек оставляется для выполнения роботом подварочной точечной сварки на данной операции.
Описание
маркер
Наименование оборудования: роботизированная станция контактной точечной сварки
Роботизированная станция контактной точечной сварки применяется в линии сварки топливных баков для подварки недосваренных точек с предыдущей позиции (роботизированной станции односторонней одноточечной сварки успокоительной перегородки топливного бака). Функция оборудования: предназначена для подварки недосваренных точек с предыдущей позиции. В общем случае цель данной операции — повышение такта производства в линии сварки топливных баков; на предыдущей операции достаточно выполнить прихватку изделия, а часть точек оставляется для выполнения роботом подварочной точечной сварки на данной операции.
Объект сварки: внутренние комплектующие автомобильного топливного бака
Материал заготовки: нержавеющая сталь
Технология сварки: контактная точечная сварка
Принцип работы: ручная загрузка-выгрузка, базирование в приспособлении, точечная сварка роботом, компоновка роботизированной станции точечной сварки с двумя позициями: одна позиция для загрузки-выгрузки деталей, одна позиция для выполнения сварки. Сварочные клещи робота — серводвигательные сварочные клещи.
Состав оборудования: корпус робота, технологическая оснастка, серводвигательные сварочные клещи и т. д.
Диапазон цен (в юанях): от 450 000 до 750 000
Упаковка и транспортировка: деревянный ящик
Технические характеристики
| Параметр и размер | Обозначение / единица измерения | Значение |
| Номинальная мощность | кВА | 100 |
| Номинальное первичное напряжение | В | 3～380 |
| Номинальная частота | Гц | 1000 |
| Продолжительность включения | % | 20 |
| Максимальный ток короткого замыкания | кА | 24 |
| Максимальное давление электрода | кН | 14 |
| Ход электрода | мм | 200 |
| Давление сжатого воздуха в пневматическом контуре | МПа | 0.6 |
| Расход сжатого воздуха (в свободном состоянии) | м³/ч | 3.5 |
