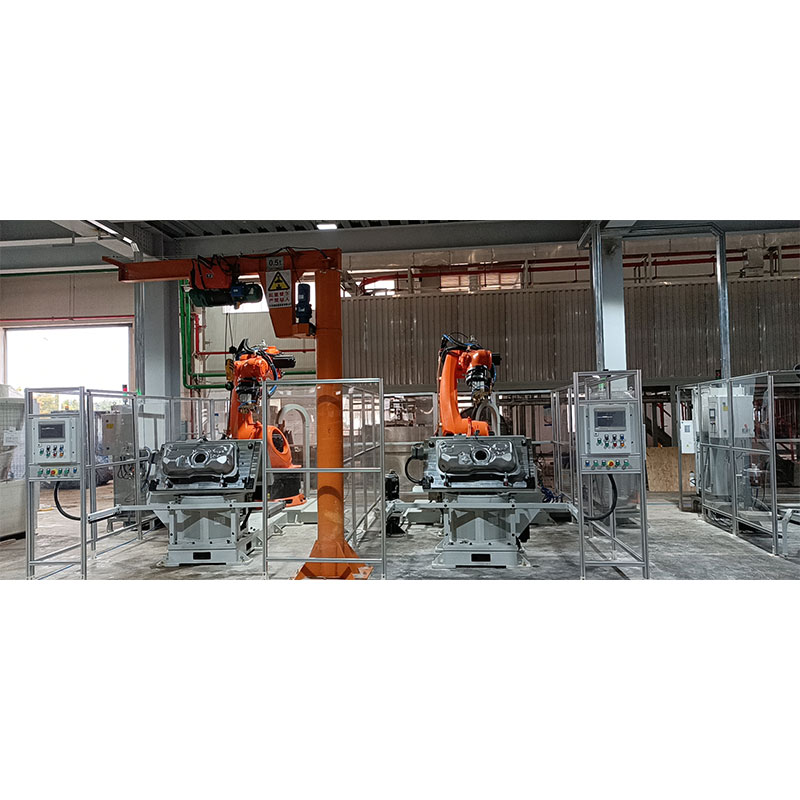

Роботизированная станция односторонней одноточечной сварки
Данное оборудование предназначено главным образом для сварки внутренних успокоительных перегородок автомобильных топливных баков и таких комплектующих, как их кронштейны. Оператор предварительно устанавливает успокоительную перегородку, кронштейны и другие комплектующие на нижний электрод оснастки, затем устанавливает наружный корпус и посредством контактной сварки соединяет комплектующие с корпусом.
Описание
маркер
Наименование оборудования: роботизированная станция односторонней одноточечной сварки
Данное оборудование предназначено главным образом для сварки внутренних успокоительных перегородок автомобильных топливных баков и таких комплектующих, как их кронштейны. Оператор предварительно устанавливает успокоительную перегородку, кронштейны и другие комплектующие на нижний электрод оснастки, затем устанавливает наружный корпус и посредством контактной сварки соединяет комплектующие с корпусом.

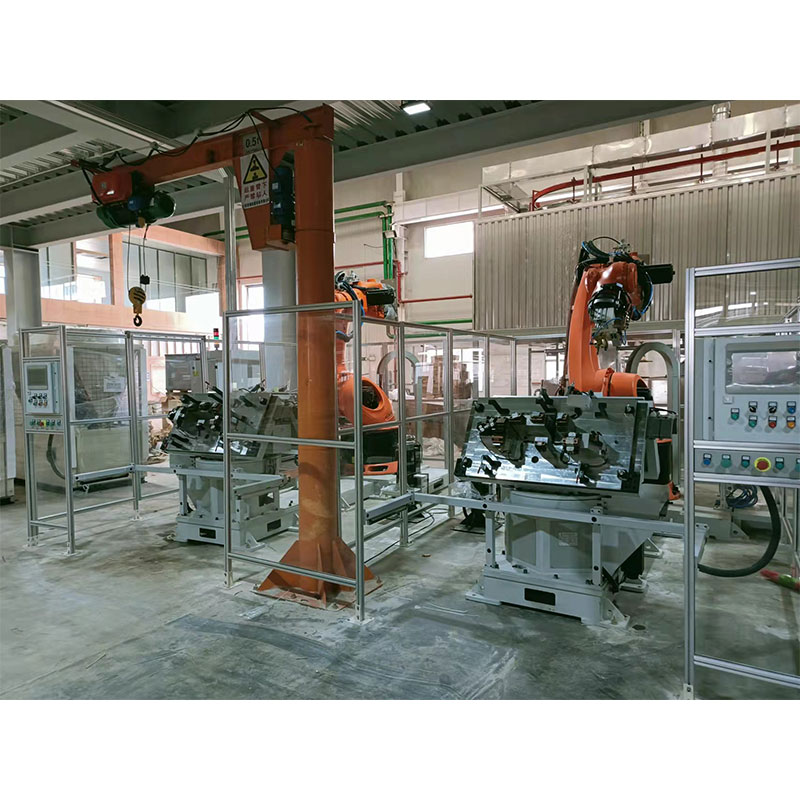

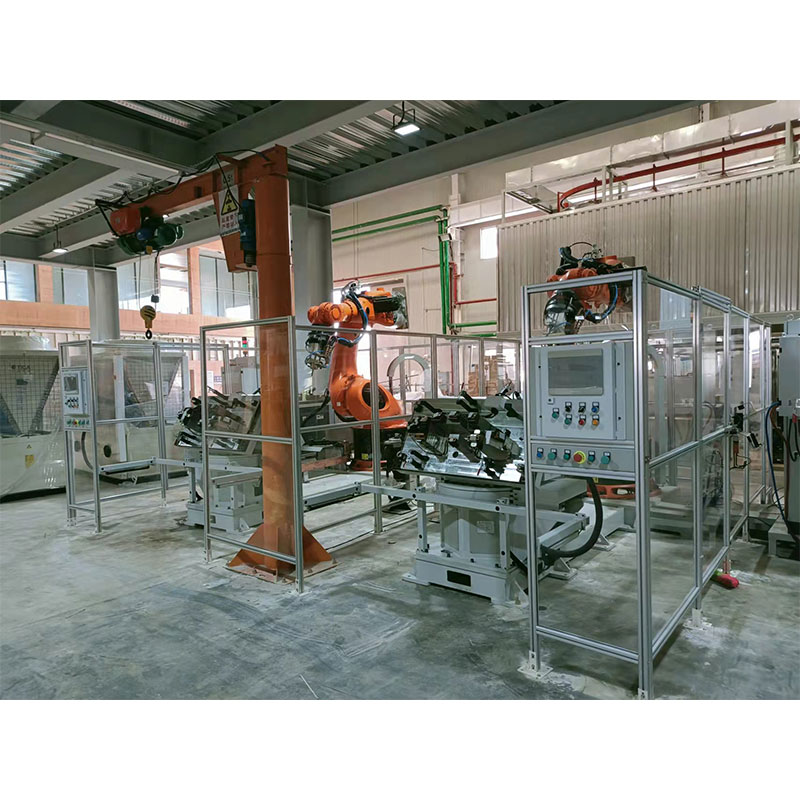

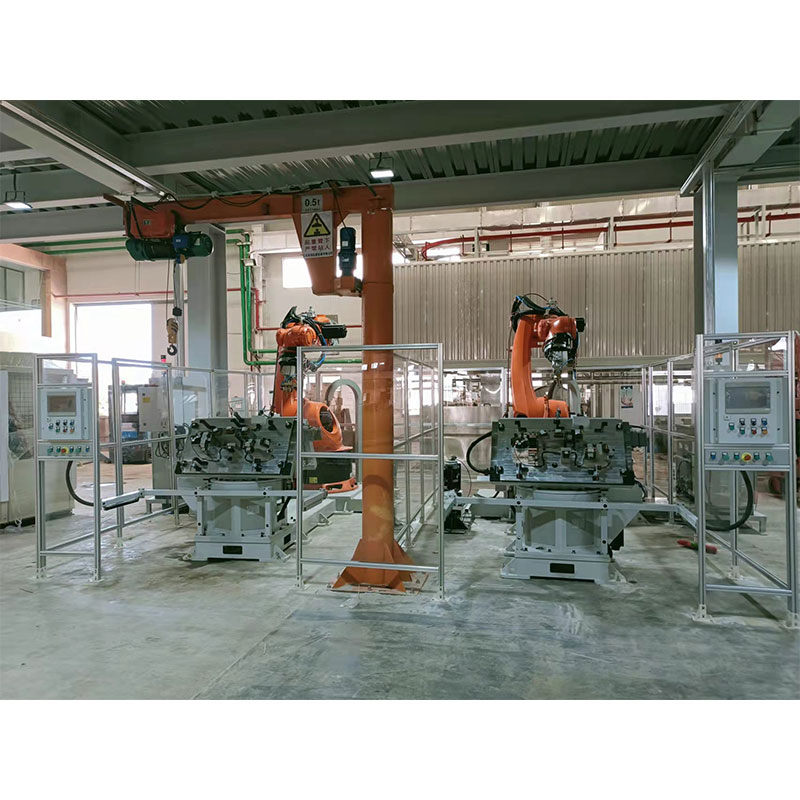

Механика: в оборудовании применены не традиционные серводвигательные сварочные клещи, а технология односторонней контактной сварки с использованием оснастки в качестве нижнего электрода. Рабочая станция имеет симметричную двухпозиционную компоновку (позиция A, позиция B); две единицы оснастки установлены на одном большом поворотном столе; позиция у окна ограждения предназначена для установки заготовки, позиция ближе к роботу — сварочная.
Материал заготовки: нержавеющая сталь, углеродистая сталь
Состояние заготовки: отдельные детали
Место сварки: крепёжные лапки успокоительной перегородки, кронштейны кабельных зажимов и т. д.
Технология сварки: контактная сварка
Объект сварки: верхний корпус топливного бака, успокоительная перегородка и комплектующие
Принцип работы: верхний электрод закреплён на руке робота и перемещается в соответствии с положением сварной точки. Нижний электрод закреплён на поворотном столе и через платформы левого и правого приспособлений подводит ток к каждой точке сварки.
Состав оборудования: роботизированная станция односторонней одноточечной сварки состоит из робота, поворотного рабочего стола, сварочных приспособлений, сварочного трансформатора, сварочного контроллера, водоохлаждаемых кабелей, токопроводящих медных пластин, устройства для правки электродов, системы управления, системы водоснабжения, ограждения и т. д.
Диапазон цен (в юанях): от 750 000 до 950 000
Упаковка и транспортировка: деревянный ящик
Технические характеристики
| Параметр | Единица измерения | Значение параметра |
| Номинальная мощность | кВА | 200 |
| Первичное напряжение | В | 3~380 |
| Частота | Гц | 1000 |
| Номинальная продолжительность включения | % | 20 |
| Напряжение холостого хода вторичной обмотки | В | 20 |
| Максимальный ток короткого замыкания вторичной обмотки трансформатора | кА | 20 |
| Максимальное давление электрода | кН | 3.1 |
| Давление в пневматической сети | МПа | ＞0.5 |
| Длина × ширина × высота | мм | 3950×4900×3600 |
