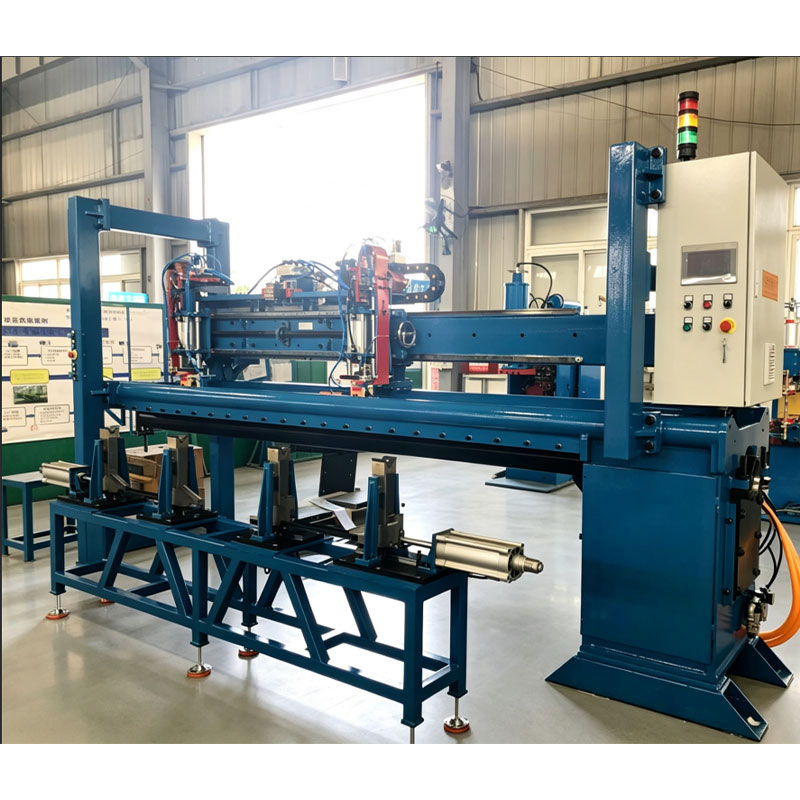

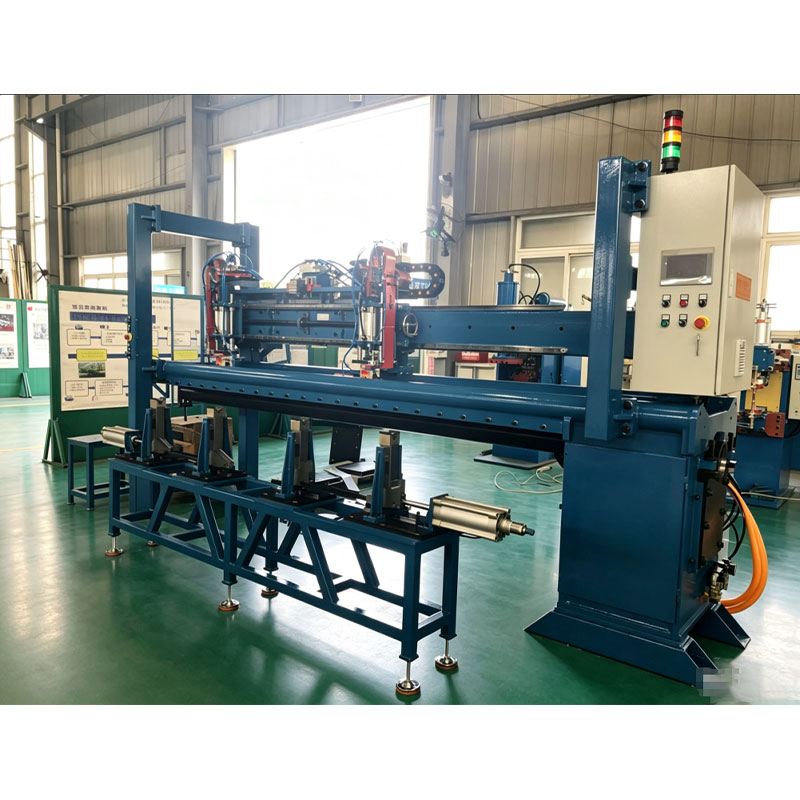

Среднечастотная двухроликовая машина для прямолинейной шовной сварки
Состав оборудования: станина (портальная рама), механизм направляющих поперечной балки, сварочная головка, механизм перемещения головки, пневматические приспособления с клавишной прижимной планкой, сварочная оправка, крюк оправки, система вспомогательных опор оправки, пневматическая система, система охлаждающей воды и другие узлы.
Описание
маркер
Наименование оборудования: среднечастотная двухроликовая машина для прямолинейной шовной сварки
Состав оборудования: станина (портальная рама), механизм направляющих поперечной балки, сварочная головка, механизм перемещения головки, пневматические приспособления с клавишной прижимной планкой, сварочная оправка, крюк оправки, система вспомогательных опор оправки, пневматическая система, система охлаждающей воды и другие узлы.
После прихватки и формообразования свариваемый материал точно позиционируется на оборудовании и прижимается клавишной прижимной планкой, что повышает плоскостность поверхности сварки и обеспечивает сварку максимальной длиной до 3000 мм. Повышается производительность шовной сварки.
Технология сварки: контактная шовная сварка
Принцип работы: два сварочных ролика расположены горизонтально на одном уровне; оба ролика перемещаются по направляющим поперечной балки на станине, обеспечивая выполнение сварочного перемещения. Токопроводящий контур выполнен с установкой электродной плиты на оправке; на оправку надевается изделие, изделие позиционируется в приспособлении, применяется способ зажима клавишной прижимной планкой.
Диапазон цен (в юанях): от 350 000 до 550 000
Упаковка и транспортировка: деревянный ящик
Технические характеристики
| № | Параметр | Единица измерения | Значение | Пояснение |
| 1 | Номинальная мощность сварочной машины | кВА | 160 | Средняя частота |
| 2 | Первичное напряжение | В | 3*380 | |
| 3 | Номинальная продолжительность включения | % | 20 | |
| 4 | Частота выходного сварочного тока | Гц | 1000 | Среднечастотная сварка |
| 5 | Максимальный сварочный ток | кА | 16 | |
| 6 | Максимальный ход сварочного ролика | мм | 105 | |
| 7 | Скорость сварки | м/мин | 0.5 2 | |
| 8 | Номинальное сварочное усилие электрода | Н | 4000 | |
| 9 | Диаметр верхнего электродного ролика | мм | φ180 | Хромоциркониевая медь |
| 10 | Минимальное расстояние между сварочными роликами | мм | 500 | |
| 11 | Максимальное расстояние между сварочными роликами | мм | 1500 | |
| 12 | Давление сжатого воздуха в пневматической сети | МПа | 0.5 | Энергоносители предоставляются заказчиком |
| 13 | Расход сжатого воздуха (в свободном состоянии) | м³/ч | 0.3 0.6 | |
| 14 | Расход охлаждающей воды | л/ч | 1800 | Раствор сварочных роликов |
| 15 | Давление охлаждающей воды на входе | МПа | 0.15 | Энергоносители предоставляются заказчиком |
